تھرمل توسیع اور سنکچن اور پائپوں کی کمپن نقل مکانی کے خاتمے کے لئے ایک کلیدی جزو کے طور پر ،پائپ معاوضہمعاوضے کے اصولوں اور اطلاق کے منظرناموں کی بنیاد پر زمرے میں تقسیم ہیں۔ مختلف قسم کے ڈیزائنوں کو "پائپ تناؤ کو کم کرنے" کے ارد گرد ڈیزائن کیا گیا ہے تاکہ ایک پروڈکٹ سسٹم تشکیل دیا جاسکے جو مختلف کام کے حالات کے لئے موزوں ہو۔
محوری معاوضہ دینے والے سب سے بنیادی زمرہ ہیں۔ وہ محوری توسیع اور کمروں کے سنکچن کے ذریعے پائپوں کی محوری نقل مکانی کو جذب کرتے ہیں۔ ان کا ایک کمپیکٹ ڈھانچہ ہے اور وہ سیدھے پائپوں کے لئے موزوں ہیں۔ کسی ایک یونٹ کی معاوضہ کی رقم 50-300 ملی میٹر تک پہنچ سکتی ہے ، اور پریشر کی سطح 0.6-4.0MPA پر محیط ہے۔ وہ اکثر حرارتی اور ائر کنڈیشنگ واٹر سسٹم میں استعمال ہوتے ہیں۔ جب انسٹال ہوتا ہے تو ، ریڈیل انحراف کو کنٹرول کرنے کے لئے انہیں گائیڈ بریکٹ کے ساتھ ملاپ کرنے کی ضرورت ہوتی ہے۔
ٹرانسورس معاوضہ لینے والے بیلوز کے ٹرانسورس موڑنے کے ذریعہ بے گھر ہونے والے معاوضے کو حاصل کرتے ہیں ، جو پس منظر کے انحراف (جیسے موڑ) والے پائپوں کے لئے موزوں ہے۔ یہ قبضہ یا عالمگیر رنگ کی ساخت کو اپناتا ہے ، جو 100-500 ملی میٹر کے پس منظر کی نقل مکانی کو جذب کرسکتا ہے ، اس میں اینٹی انسٹیبلٹی کی مضبوط صلاحیت ہے ، طویل فاصلے پر تیل کے پائپوں میں وسیع پیمانے پر استعمال ہوتا ہے ، اور فاؤنڈیشن کے تصفیے کی وجہ سے پائپ انحرافات سے مؤثر طریقے سے نمٹ سکتا ہے۔
کونیی معاوضہ لینے والے ایک یا ایک سے زیادہ کمان پر مشتمل ہوتے ہیں۔ وہ کونیی نقل مکانی کے ذریعے پائپ کے کونے میں نقل مکانی کی تلافی کرتے ہیں۔ وہ اکثر ایل کے سائز اور زیڈ کے سائز کے پائپ لے آؤٹ میں استعمال ہوتے ہیں۔ معاوضہ زاویہ ± 15 ° تک پہنچ سکتا ہے۔ جب ایک مقررہ بریکٹ کے ساتھ استعمال کیا جاتا ہے تو ، یہ پائپ کے موڑ پر تناؤ کی حراستی کو کم کرسکتا ہے۔ یہ خاص طور پر کیمیائی پودوں کے عمل کے پائپوں میں عام ہے۔
آستین کے معاوضے کرنے والے ایک بنیادی ٹیوب اور بیرونی شیل پر مشتمل ہوتے ہیں۔ وہ محوری سلائیڈنگ کے ذریعے نقل مکانی کو جذب کرتے ہیں۔ معاوضے کی رقم 1000 ملی میٹر سے زیادہ تک پہنچ سکتی ہے اور یہ بڑے قطر کے پائپوں (DN500-DN3000) کے لئے موزوں ہے۔ تاہم ، سگ ماہی فلر کو باقاعدگی سے برقرار رکھنے کی ضرورت ہے۔ یہ زیادہ تر پانی کے اچھے معیار کے ساتھ پانی کے پائپوں میں استعمال ہوتا ہے اور میونسپل پائپوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

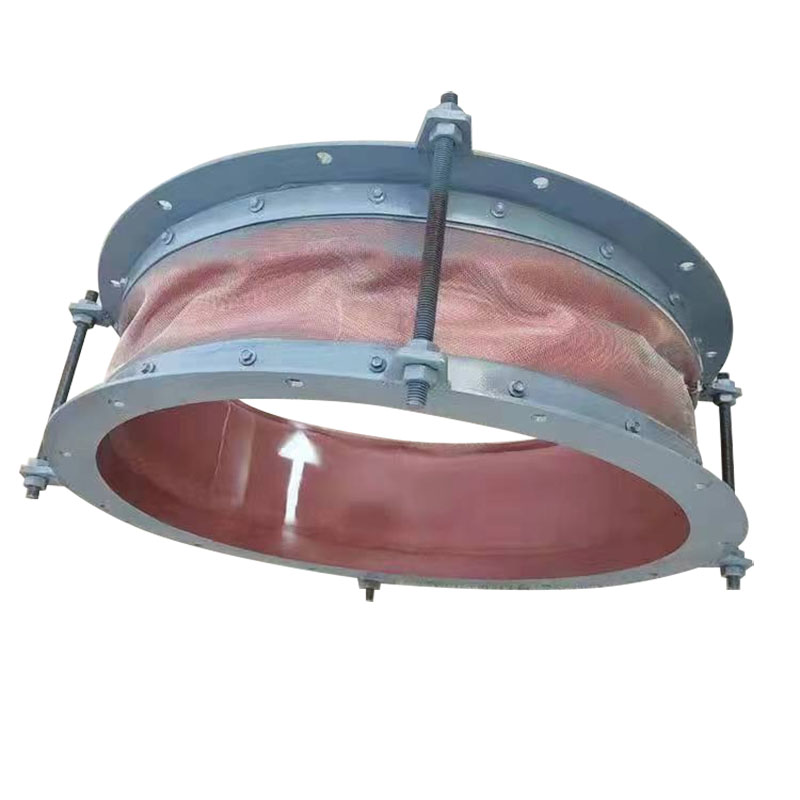

غیر دھاتی معاوضہ لینے والے لچکدار مواد جیسے کپڑے اور ربڑ سے بنے ہیں۔ ان کے پاس درجہ حرارت کے خلاف مزاحمت کی حد ہے (-196 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃) ، کثیر جہتی نقل مکانی کو جذب کر سکتی ہے ، اور اچھ shock ے صدمے اور شور میں کمی کی کارکردگی کو بہتر بنا سکتا ہے۔ وہ مضبوط سنکنرن اور اعلی کمپن جیسے پاور پلانٹ کے فلوز اور کیمیائی راستہ کے پائپ والے مناظر کے لئے موزوں ہیں ، لیکن دباؤ برداشت کرنے کی گنجائش کم ہے (عام طور پر ≤0.6MPA)۔
مختلف قسم کے معاوضوں کے انتخاب کو پائپ میڈیا ، دباؤ ، درجہ حرارت اور نقل مکانی کے ساتھ مل کر جامع طور پر فیصلہ کرنے کی ضرورت ہے۔ محوری قسم سیدھے چھوٹے چھوٹے بے گھر ہونے کے لئے موزوں ہےپائپ ،عبور اور کونیی اقسام پیچیدہ پائپ لے آؤٹ کے لئے موزوں ہیں ، آستین کی قسم بڑے بے گھر ہونے والے منظرناموں کے لئے موزوں ہے ، اور غیر دھاتی قسم سنکنرن مزاحمت اور جھٹکے جذب پر مرکوز ہے۔ معقول انتخاب پائپ سسٹم کی ناکامی کی شرح کو کم کرسکتا ہے اور سامان کی خدمت کی زندگی کو بڑھا سکتا ہے ، جو پائپ انجینئرنگ ڈیزائن کا ایک اہم حصہ ہے۔
