صنعتی اور بلڈنگ پائپنگ سسٹم میں ،پائپ معاوضہ(جسے توسیع جوڑ یا لچکدار معاوضہ دینے والے بھی کہا جاتا ہے) اہم اجزاء کے طور پر کام کرتے ہیں جو حرکتوں کو جذب کرتے ہیں ، تناؤ کو دور کرتے ہیں ، اور مختلف آپریشنل حالات میں نظام کی سالمیت کو برقرار رکھتے ہیں۔
شروع میں ، یہاں ایک اعلی درجے کے دھات کے بیلوز پائپ معاوضہ کے لئے ایک عام تصریح کا خلاصہ ہے:
| پیرامیٹر | عام قدر / حد |
|---|---|
| برائے نام قطر (DN) | DN 50 - DN 2400 ملی میٹر |
| برائے نام دباؤ | 2.5 MPa تک (یا خصوصی ڈیزائن کے لئے زیادہ) |
| زیادہ سے زیادہ آپریٹنگ درجہ حرارت | ~ 450 ° C تک (یا اس سے زیادہ غیر ملکی مصر دات کے لئے) |
| نقل و حرکت کی گنجائش | محوری ، پس منظر ، کونیی نقل مکانی (ہر ڈیزائن میں مختلف ہوتی ہے) |
| کمان کا مواد | سٹینلیس سٹیل (یا اعلی درجہ حرارت مرکب) |
| اختتامی رابطے | ویلڈیڈ سرے ، flanged ، تھریڈڈ ، یا ضرورت کے مطابق نالی |
| ڈیزائن زندگی / سائیکل | اعلی تھکاوٹ سائیکل گنتی کے لئے ڈیزائن کیا گیا ہے۔ جب مناسب طریقے سے منتخب ہونے پر کئی دہائیوں کی توقع کی جائے |
اس تصریح جدول میں ضروری ڈیزائن پیرامیٹرز پر زور دیا گیا ہے ، جس میں مصنوعات کے انتخاب کے پیچھے پیشہ ورانہ سختی کی وضاحت کی گئی ہے۔ اس کے بعد جو مواد اس بات کی کھوج کرتا ہے کہ معاوضہ لینے والوں سے فرق پڑتا ہے ، وہ کس طرح کام کرتے ہیں اور ان کا انتخاب کیا جاتا ہے ، اور ابھرتے ہوئے رجحانات اپنے مستقبل کی تشکیل کرتے ہیں۔

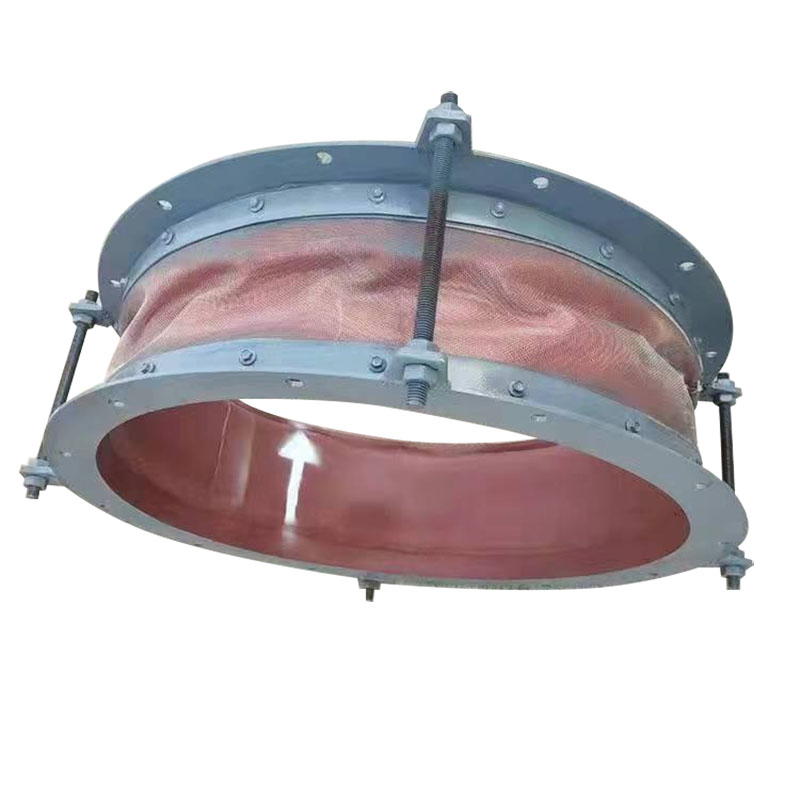

تھرمل توسیع ، سنکچن ، کمپن ، دباؤ میں اتار چڑھاو ، غلط فہمی ، تصفیہ ، تصفیہ ، یا زلزلہ سرگرمی کی وجہ سے میکانکی خرابی کو جذب کرنے کے لئے پائپنگ سسٹم کے اندر ایک پائپ معاوضہ ایک لچکدار ڈیوائس ہے۔ عملی طور پر ، بہت سے معاوضہ لینے والے ایک یا زیادہ دھات کے بیلوں (نالیدار لچکدار عناصر) کے علاوہ کنیکٹر اور سپورٹ ہارڈ ویئر کے ساتھ بنائے جاتے ہیں۔
تھرمل توسیع/سنکچن کو جذب کریں: جب درجہ حرارت میں تبدیلی توسیع یا سنکچن کا سبب بنتی ہے تو پائپ تناؤ اور اخترتی کو روکتا ہے۔
کمپن اور جھٹکا تنہائی: پائپنگ سسٹم میں آلات (پمپ ، کمپریسرز وغیرہ) سے کمپن یا پریشر کے اضافے کی ترسیل کو کم کرنے سے ، نم کرنے والے عنصر کی طرح کام کرتا ہے۔
سیدھ میں معاوضہ: تنصیب کے دوران یا ساخت کی نقل و حرکت کی وجہ سے پیدا ہونے والی چھوٹی چھوٹی آفسیٹس یا غلط فہمیوں کو درست کرتا ہے۔
تناؤ میں تخفیف: تحریک جذب کو مقامی بنا کر سپورٹ ، فلانگس ، والوز اور آلات پر دباؤ کو کم کرتا ہے۔
آبادکاری یا زلزلہ نقل مکانی کو ایڈجسٹ کریں: کنٹرول بے گھر ہونے کی اجازت دے کر فاؤنڈیشن شفٹنگ یا زلزلہ کارروائی کے تحت سالمیت کو برقرار رکھنے میں مدد ملتی ہے۔
اس طرح ، معاوضہ لینے والا ایک ساختی "بفر" بن جاتا ہے جو پائپنگ سسٹم کے سخت حصوں کو ضرورت کے مطابق لچکدار لچکدار بنا کر نقصان اور ناکامی سے بچاتا ہے۔
پائپ لائنوں کو درجہ حرارت کے چکروں ، دباؤ کے اتار چڑھاو اور متحرک بوجھ سے میکانی دباؤ کا سامنا کرنا پڑتا ہے۔ مناسب رہائش کے بغیر ، یہ دباؤ تھکاوٹ کریکنگ ، لیک ، یا تباہ کن ناکامی کا سبب بن سکتا ہے۔ معاوضہ دینے والا انجینئرنگ حل ہے جو ان دباؤ کو دور کرتا ہے اور نظام کی مضبوطی کو بہتر بناتا ہے۔
تناؤ میں کمی اور لمبی عمر
توسیع اور سنکچن کو جذب کرنے سے ، معاوضہ دینے والے پائپوں ، والوز اور جوڑوں میں تھرمل تناؤ کے جمع ہونے کو روکتے ہیں ، اس طرح خدمت کی زندگی میں توسیع ہوتی ہے۔
کمپیکٹ پن اور جگہ کی کارکردگی
طویل توسیع کے لوپس یا موڑ کے مقابلے میں ، معاوضہ کار ایک کمپیکٹ پیکیج میں نقل مکانی جذب فراہم کرتے ہیں۔
کم ساختی بوجھ
آلہ اینکرز یا عمارت کے ڈھانچے میں بوجھ کی منتقلی کو کم کرتا ہے ، جس سے زیادہ ڈیزائن کردہ معاونت کی ضرورت کم ہوتی ہے۔
آسان نظام کی ترتیب
لچکدار معاوضے کے ساتھ ، پائپنگ ڈیزائن زیادہ سیدھا ہوجاتا ہے ، جس سے پیچیدگی کم ہوتی ہے۔
شور اور کمپن کنٹرول
کمپن اور پلسیشن کے تخفیف سے شور کی سطح کو کم کرنے میں مدد ملتی ہے اور حساس سازوسامان کی حفاظت ہوتی ہے۔
مختلف حالات میں موافقت
ایک منتخب کردہ معاوضہ دینے والا کثیر جہتی نقل مکانی (محوری ، پس منظر ، کونیی) سے نمٹ سکتا ہے۔
لائف سائیکل پر لاگت کی بچت
اگرچہ ابتدائی لاگت سخت رابطوں سے زیادہ ہے ، لیکن کم بحالی ، ٹائم ٹائم اور ری ورک سے بچت اکثر اخراجات کا جواز پیش کرتی ہے۔
ممکنہ حدود پر غور کرنا
معاوضے کی حد محدود ہے۔
خاص طور پر محوری اقسام کے لئے دباؤ زور کا انتظام کرنا ضروری ہے۔
اعلی سائیکل ، اعلی درجہ حرارت کے ڈیزائنوں کی قیمت میں کافی حد تک اضافہ ہوسکتا ہے۔
مناسب تنصیب ، صف بندی ، اور تعاون کارکردگی کے لئے اہم ہے۔ غلط استعمال سے جلد ناکامی ہوتی ہے۔
ان تجارتی آفس کو دیکھتے ہوئے ، معاوضہ دینے والے کے استعمال کو مکمل تھرمل تناؤ اور مکینیکل تجزیہ کے ذریعہ جواز پیش کیا جانا چاہئے۔ بہت ساری ایپلی کیشنز میں - خاص طور پر پاور پلانٹس ، پیٹروکیمیکل ، ایچ وی اے سی ، اور صنعتی تنصیبات میں - فوائد میں انکریمل لاگت سے نمایاں اضافہ ہوتا ہے۔
محوری معاوضہ دینے والے
محوری لمبائی/کمپریشن کو ہینڈل کریں۔ اچھی طرح سے طے شدہ فکسڈ پوائنٹس کے ساتھ سیدھے رنز کے لئے مثالی۔
پس منظر معاوضہ دینے والے
سائیڈ ویز ڈسپلیسمنٹ کو ایڈجسٹ کریں۔ ٹائی سلاخیں اکثر نقل و حرکت کی قوتوں کو کنٹرول کرنے کے لئے استعمال ہوتی ہیں۔
کونیی معاوضہ لینے والے
ایک محور نقطہ کے بارے میں کسی زاویہ پر لچکنے کے لئے ڈیزائن کیا گیا ہے۔
یونیورسل (ملٹی بوئوز) معاوضہ لینے والے
ایک یونٹ میں محوری + لیٹرل + کونیی لچک کو یکجا کریں - پیچیدہ پائپنگ جیومیٹریوں میں مفید ہے۔
دباؤ متوازن (توازن متوازن)
داخلی جیومیٹری دباؤ زور کو غیر جانبدار کرتی ہے ، جس سے اینکرنگ ڈھانچے پر بوجھ کم ہوتا ہے۔
پودوں اور جڑنے والے حصوں کو سٹینلیس سٹیل ، نکل مرکب ، یا دیگر مواد سے منتخب کیا جانا چاہئے جو سیال ، درجہ حرارت ، اور ماحولیاتی حالات کے ساتھ مطابقت رکھتے ہیں۔
سنکنرن یا اعلی درجہ حرارت کے نظاموں میں ، غیر ملکی مرکب (انکونیل ، ہسٹیلائے) یا استر استعمال کی جاسکتی ہے۔
درجہ حرارت کے چکروں سے زیادہ متوقع سفر (محوری ، پس منظر ، کونیی) کا تخمینہ لگائیں۔ ایک ایسا ڈیزائن منتخب کریں جو مارجن اور اعلی سائیکل تھکاوٹ کی صلاحیت پیش کرے۔
معاوضہ دینے والے کے درجہ بند دباؤ اور درجہ حرارت کے میچ کو یقینی بنائیں یا حفاظتی مارجن کے ساتھ نظام کے حالات سے تجاوز کریں۔
اپنے سسٹم سے ملنے کے لئے ویلڈ ، فلانج ، نالیوں ، یا تھریڈڈ سروں کا انتخاب کریں۔ تصدیق کریں کہ انسٹالیشن کلیئرنس کافی ہے (جس میں مستقبل کی تحریک بھی شامل ہے)۔ معائنہ اور بحالی تک رسائی کی اجازت دیں۔
مناسب بیرونی لنگر انداز اور رہنمائی معاوضہ دینے والے کے ناپسندیدہ موڑنے یا بکلنگ کو روکتی ہے۔ بے گھر ہونے یا بوجھ کے راستوں کو کنٹرول کرنے کے لئے پابندیوں کی ضرورت ہوسکتی ہے۔
پائپ کی لمبائی یا سیدھ شفٹوں میں تبدیلیوں کے جواب میں بیلوں کا عنصر لچک (فولڈ یا کھلتا ہے)۔
محوری تحریکوں میں ، پرتوں کو کمپریس یا توسیع کرتے ہیں ، جس سے نقل مکانی کو جذب کرتا ہے۔
پس منظر یا کونیی حرکت میں ، اس کے مطابق کمانیں موڑ یا ٹارک (ڈیزائن پر منحصر ہیں)۔
ٹائی سلاخوں یا بیرونی گائیڈس طاقت کی سمت کو کنٹرول کرسکتے ہیں اور اوورٹینشن کو روک سکتے ہیں۔
داخلی گائیڈ ٹیوبیں ، آستینیں ، یا کمک بہاؤ کی ہنگاموں کو کم کرنے اور سیال قوتوں میں بیلوں کی نمائش کو محدود کرنے کے لئے استعمال کی جاسکتی ہیں۔
سیدھ: یقینی بنائیں کہ معاوضہ دینے والے کو سائیڈ لوڈنگ سے بچنے کے لئے پائپنگ کے ساتھ منسلک کیا گیا ہے۔
اینکرز اور گائیڈز: ڈیزائن ڈرائنگ کے مطابق اینکرز ، گائیڈز اور پابندیاں انسٹال کریں۔
موومنٹ ٹیسٹ: کمیشن کرنے سے پہلے ، معاوضہ کار کو اس کے مکمل اسٹروک کے ذریعے کلیئرنس کی تصدیق کے ل move منتقل کریں۔
تھرمل پری لوڈ: کبھی کبھی اس کی حد میں معاوضہ لینے والے کو مرکز کرنے کے لئے ایک سرد پری کمپریشن کا اطلاق ہوتا ہے۔
معاونت: سیگنگ سے بچنے کے ل the معاوضہ دینے والے کو پائپنگ ڈیزائن کے حصے کے طور پر تعاون کرنا ضروری ہے۔
ویلڈنگ/flanging: مسخ سے گریز کرتے ہوئے ، مناسب ویلڈنگ اور flanging تکنیک کا استعمال کریں۔
باقاعدگی سے بصری معائنہ: دراڑیں ، اخترتی ، یا تھکاوٹ کے آثار تلاش کریں۔
لیک چیک: ویلڈز یا گسکیٹ کے آس پاس لیک کے لئے دیکھیں۔
سائیکل مانیٹرنگ: سائیکلوں کی لاگ نمبر اور ڈیزائن لائف کے ساتھ موازنہ کریں۔
کمپن مانیٹرنگ: اس بات کو یقینی بنائیں کہ کمپن کی سطح قابل قبول حد کے اندر رہے۔
تبدیلی کی منصوبہ بندی: پہننے کی بنیاد پر ، ناکامی سے پہلے کی جگہ کی منصوبہ بندی کریں۔
صفائی ستھرائی: بیلوں اور گردونواح کو ملبے سے پاک رکھیں جو رگڑ سکتے ہیں یا پھر سے کھا سکتے ہیں۔
اسمارٹ / سینسر سے چلنے والے معاوضہ دینے والے
تھکاوٹ اور انتباہ کی بحالی کی پیش گوئی کرنے کے لئے تناؤ گیجز ، بے گھر ہونے والے سینسر ، یا صحت کی نگرانی کے سینسر کو سرایت کرنا۔
اعلی درجے کی مصر دات اور ملعمع کاری
انتہائی ماحول کے ل high اعلی کارکردگی والے مواد (نکل مرکب ، سیرامک کوٹنگز) کا استعمال (سپرکریٹیکل ، جارحانہ سیال)۔
کمپیکٹ ملٹی محور ڈیزائن
نئی جیومیٹری سخت تنصیبات کے ل smaller چھوٹے پیروں کے نشانات میں اعلی لچک کی اجازت دیتی ہے۔
اضافی مینوفیکچرنگ ایپلی کیشنز
کارکردگی کو بہتر بنانے کے لئے 3D پرنٹ شدہ عبوری ٹکڑوں یا پیچیدہ ہندسی عناصر کا استعمال۔
ڈیجیٹل جڑواں اور پیش گوئی کے تجزیات کے ساتھ انضمام
براہ راست آپریشن میں معاوضہ دینے والے سلوک کی نگرانی اور پیش گوئی کی بحالی کے لئے پلانٹ ڈیجیٹل جڑواں بچوں میں ضم کرنا۔
جب مارکیٹیں اعلی افادیت ، اعلی دباؤ/درجہ حرارت ، اور سخت مارجن کی طرف بڑھتی ہیں تو ، معاوضہ لینے والوں کو تیار ہونا ضروری ہے۔ سسٹم جیسے الٹرا سپرکیٹیکل پاور پلانٹس ، جدید ترین کیمیائی ری ایکٹرز ، اور نئی توانائی کی ایپلی کیشنز (جیسے ، ہائیڈروجن سسٹم) زیادہ مطالبہ کی ضروریات کو نافذ کرتے ہیں۔ مستقبل کے معاوضہ دینے والے کو نہ صرف قابل اعتماد طریقے سے لچکدار ہونا چاہئے بلکہ تشخیصی آراء بھی فراہم کرنا ہوں گے اور بغیر کسی رکاوٹ کے سمارٹ سسٹم میں ضم ہوجائیں۔
مینوفیکچررز اور آر اینڈ ڈی گروپ لائف سائیکل تجزیات ، سینسر ، نئے مواد ، اور معاوضہ کے نظام کی ماڈیولرائزیشن میں بہت زیادہ سرمایہ کاری کر رہے ہیں۔ قابل تجدید ذرائع ، ایل این جی ، ہائیڈروجن ٹرانسمیشن ، ڈسٹرکٹ انرجی سسٹم ، اور جدید مینوفیکچرنگ میں طلب بڑھ رہی ہے۔ فوکس خالص میکانکی مضبوطی سے ذہین ، مربوط نظاموں کی طرف بڑھ رہا ہے۔
س: یہ کیسے طے کریں کہ محوری ، پس منظر ، یا کونیی معاوضہ استعمال کرنا ہے یا نہیں؟
A: پائپ تھرمل توسیع ، سیدھ میں رواداری ، بے گھر ہونے یا تصفیہ کی حمایت کرنے پر مبنی ہر سمت میں متوقع نقل مکانیوں کا حساب لگائیں۔ اگر اکثریت محوری ہے تو ، محوری معاوضہ دینے والا کافی ہوسکتا ہے۔ اگر پس منظر یا کونیی غلط فہمی موجود ہے تو ، اس کے مطابق پس منظر ، کونیی ، یا آفاقی معاوضہ لینے والے پر غور کریں۔ اعلی درجے کا تجزیہ (محدود عنصر ، تناؤ کا تجزیہ) اکثر اس فیصلے کی رہنمائی کرتا ہے۔
س: اگر کوئی معاوضہ اس کی ڈیزائن کردہ تحریک کی حد سے آگے کام کرتا ہے تو کیا ہوتا ہے؟
A: ڈیزائن کی حدود سے پرے کام کرنے سے دھات کی تھکاوٹ ، بکلنگ ، بیلوں یا کنیکٹر میں اوور اسٹریس ، اور حتمی ناکامی (کریکنگ یا رساو) کا باعث بن سکتا ہے۔ یہ سائیکل کی زندگی کو سخت سمجھوتہ کرتا ہے اور اچانک ، تباہ کن خرابی کا باعث بن سکتا ہے۔ لہذا ، ڈیزائن سیفٹی مارجن اور پابندیاں اہم ہیں۔
پائپ معاوضہ لچکدار ، موثر پائپنگ سسٹم کے لئے بنیادی حیثیت رکھتے ہیں ، جس میں تناؤ سے نجات ، کمپن ڈیمپنگ ، اور سیدھ میں اصلاح کی پیش کش ہوتی ہے۔ طویل مدتی کارکردگی کے لئے مواد ، نقل و حرکت کی صلاحیتوں ، اور نظام کے انضمام کا صحیح امتزاج اہم ہے۔ سمارٹ سسٹم کے عروج اور اعلی آپریشنل کارکردگی کی طلب کے ساتھ ، معاوضہ تیار کرنے والا تیار ہورہا ہے - نہ صرف ایک غیر فعال مکینیکل جزو کے طور پر ، بلکہ جدید پائپنگ نیٹ ورکس میں ایک ذہین ، نگرانی شدہ اثاثہ کے طور پر۔
